Aprende a manejar la estación Stonex R1 Plus. Funciones básicas y como crear un trabajo
Tutorial, te enseño los principios básicos de la estación total Stonex R1 Plus, sus botones clave y la forma de crear un trabajo.
En este tutorial os voy a enseñar algunas funciones básicas de la estación total Stonex R1 Plus.

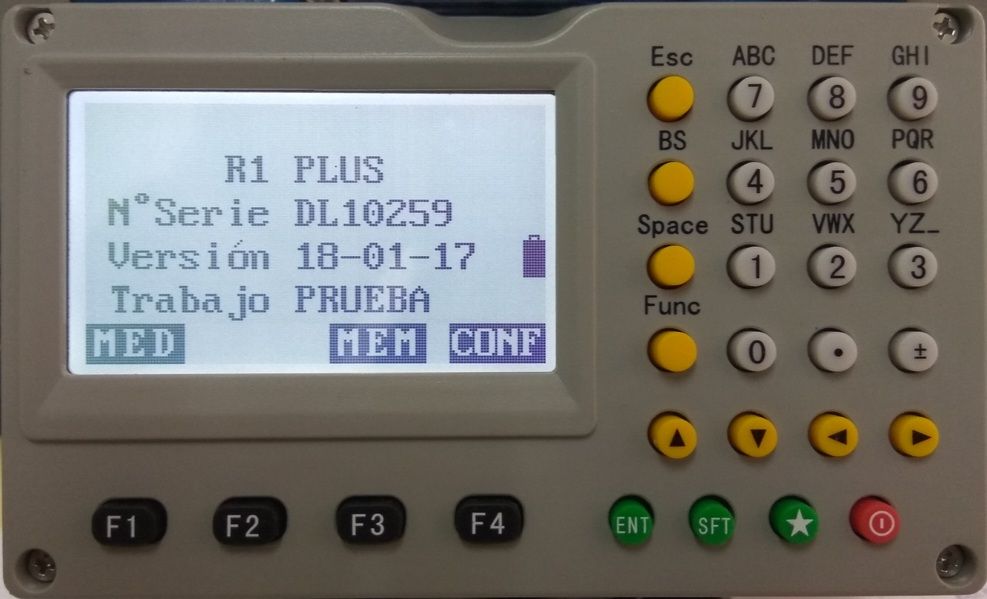

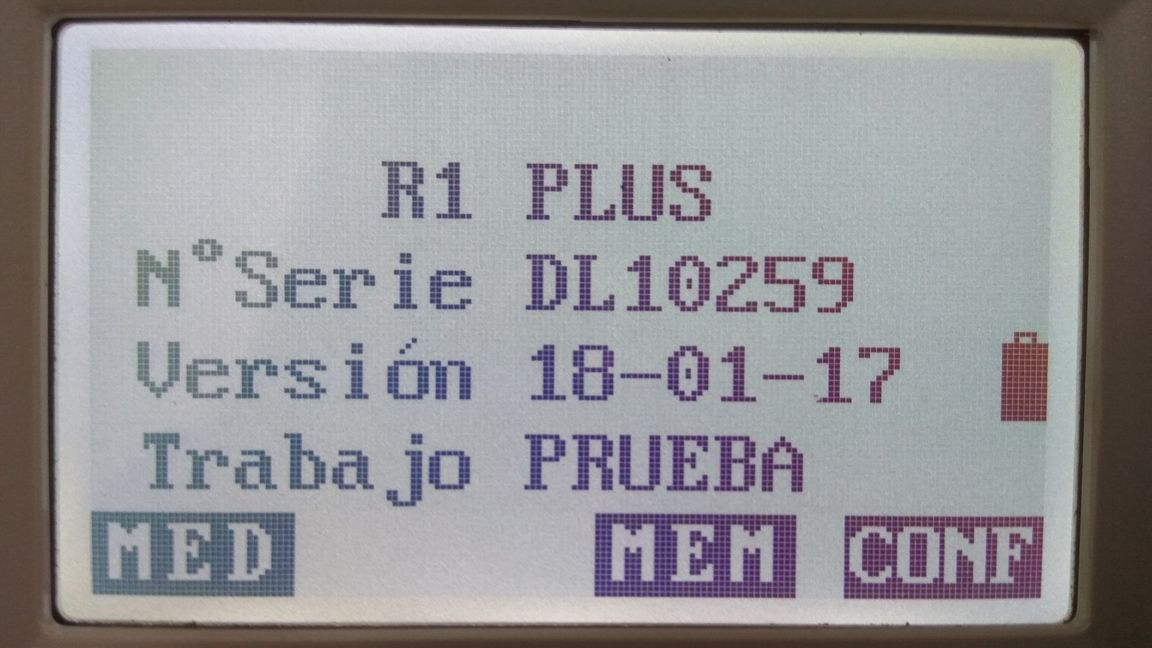

Esta es la pantalla principal, donde se muestra el modelo de la estación, el número de serie, la versión del software y el nombre del último trabajo en el que se guardaron datos.
Como vemos en esta imagen la estación dispone de un teclado con múltiples teclas, varias de ellas me sirven de acceso directo a unas funciones concretas.
- BS muestra el compensador o nivel digital.
- Space accedo a cambio de altura de prisma y de altura de instrumento.
- Func permite pasar de página.
- Shift realiza el cambio entre números/mayúsculas/minúsculas.
- acceso rápido a Configuración instrumento.

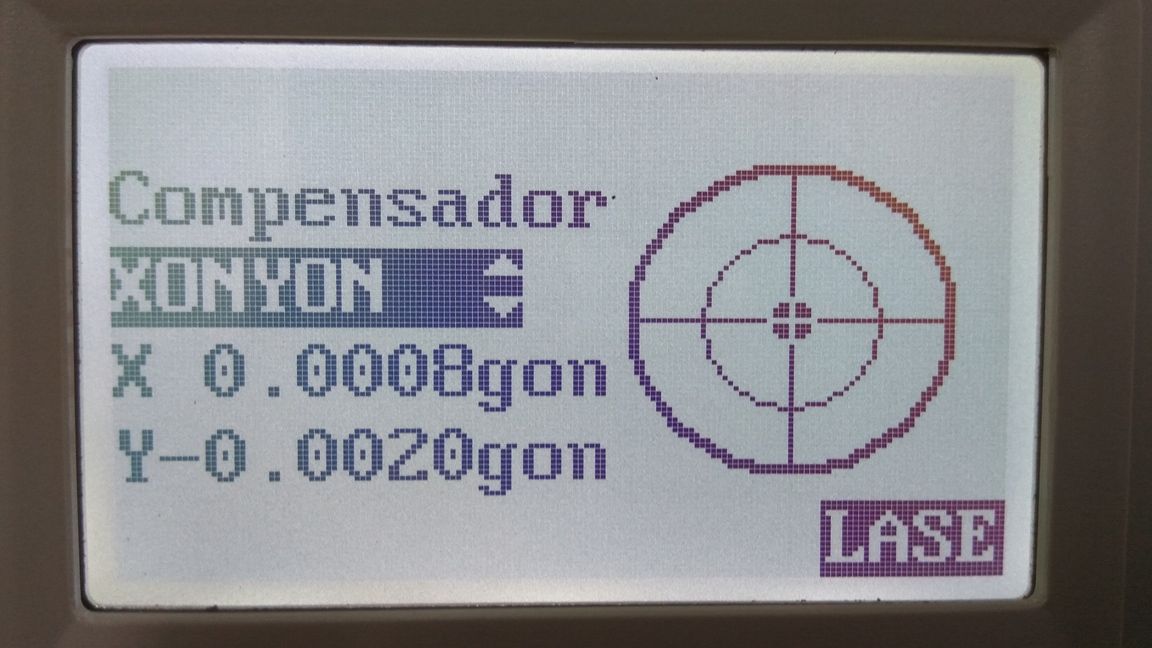

Tecla BS - Compensador o Nivel Digital
En esta pantalla puedo visualizar un nivel tórico y los grados X e Y para nivelar la estación.
También aparece la función de activar/desactivar la nivelación en cada uno de los ejes.

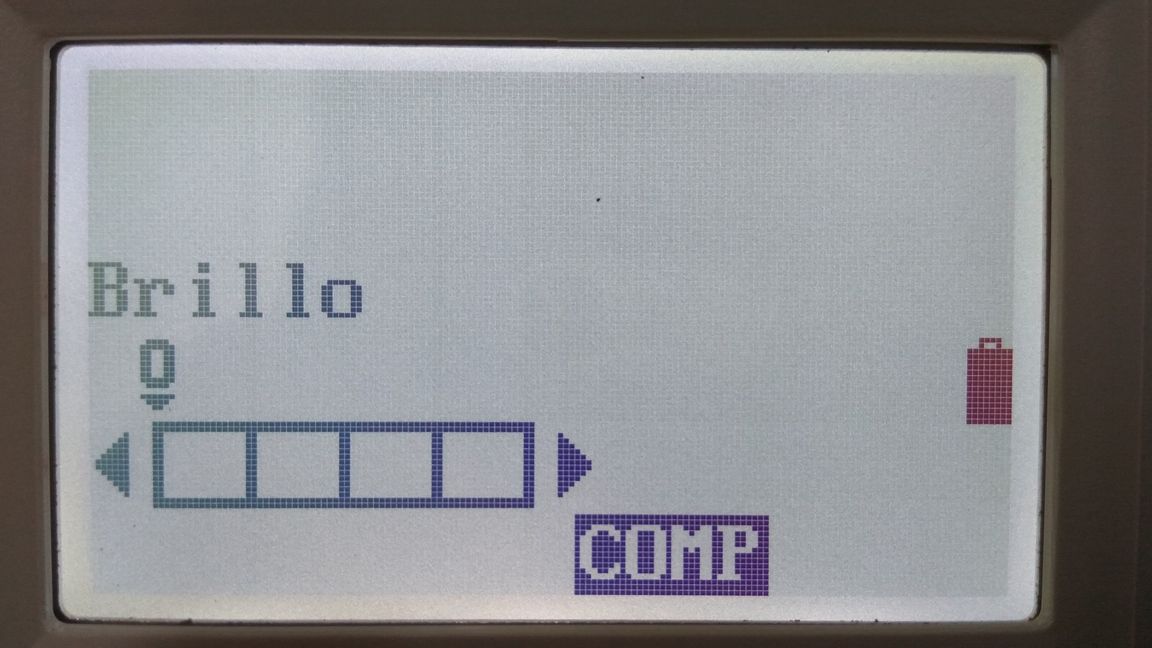

En la tecla F4 tengo acceso a LASE. Me lleva a la pantalla de brillo del nivel de plomada laser.

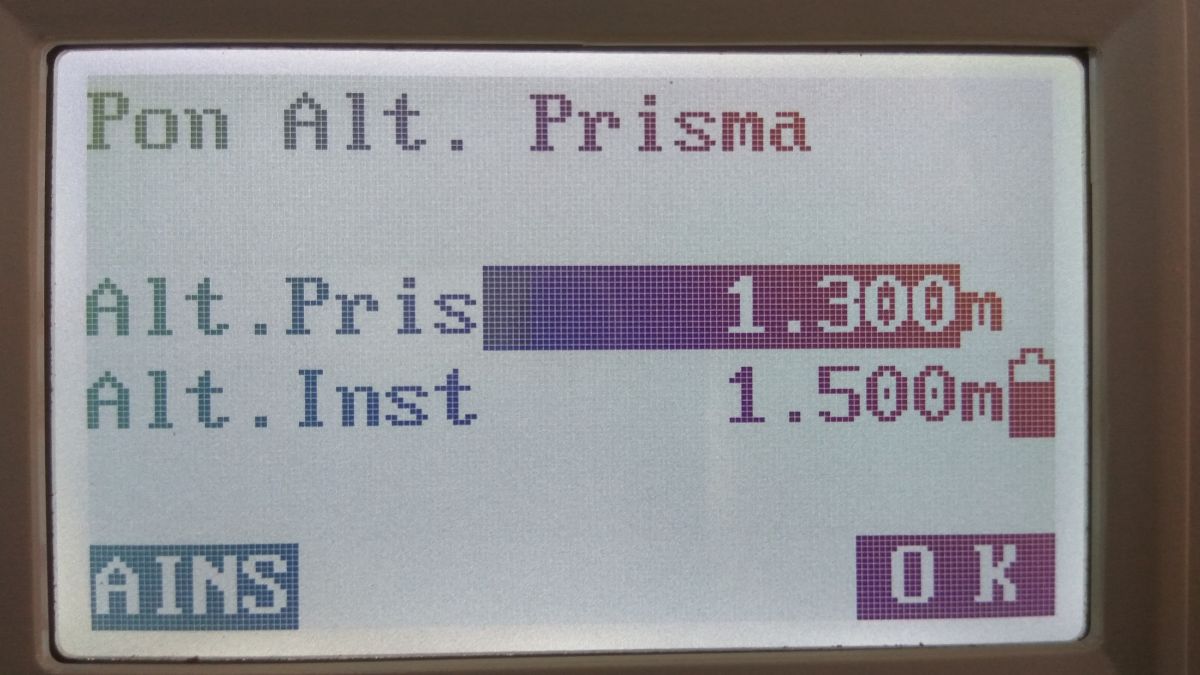

Tecla Space - Poner altura prisma

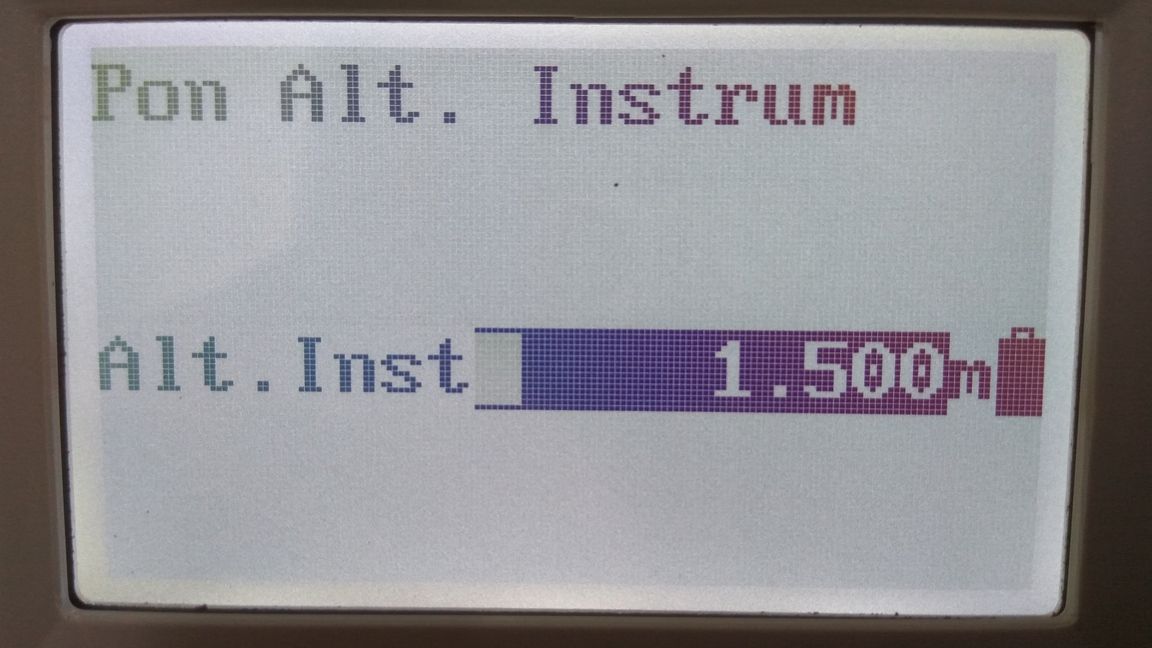

En esta pantalla introduzco la altura del prisma, y veo la altura actual del instrumento. Para cambiar la altura del instrumento debo pulsar AINS (F1).

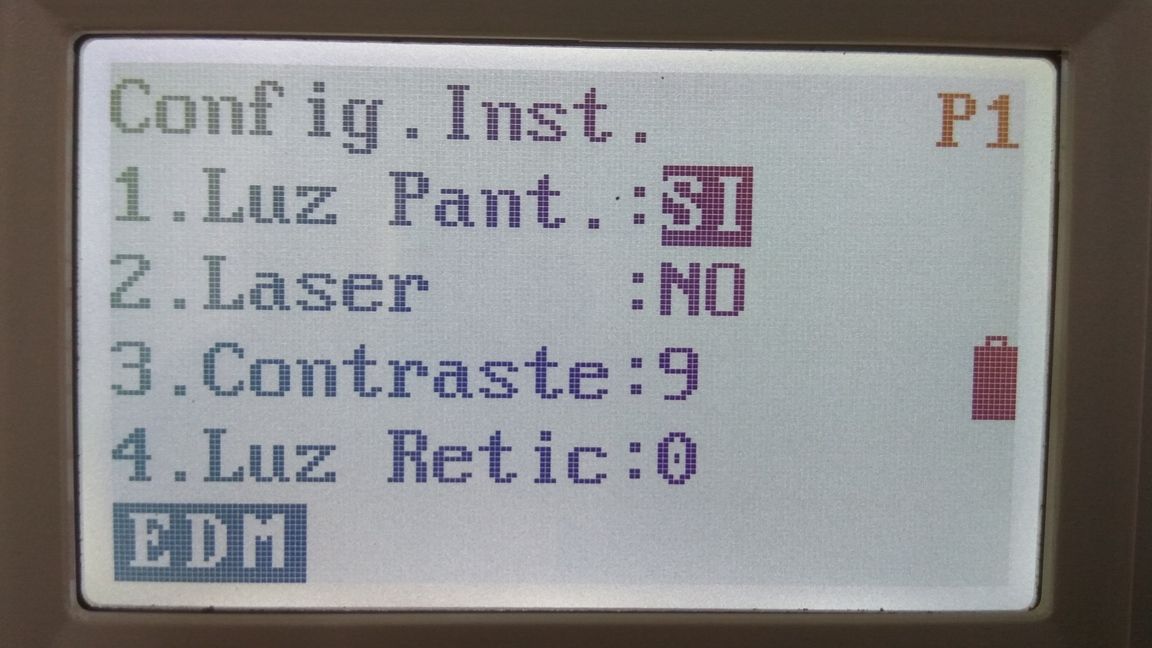

Tecla estrella - Configuración instrumento

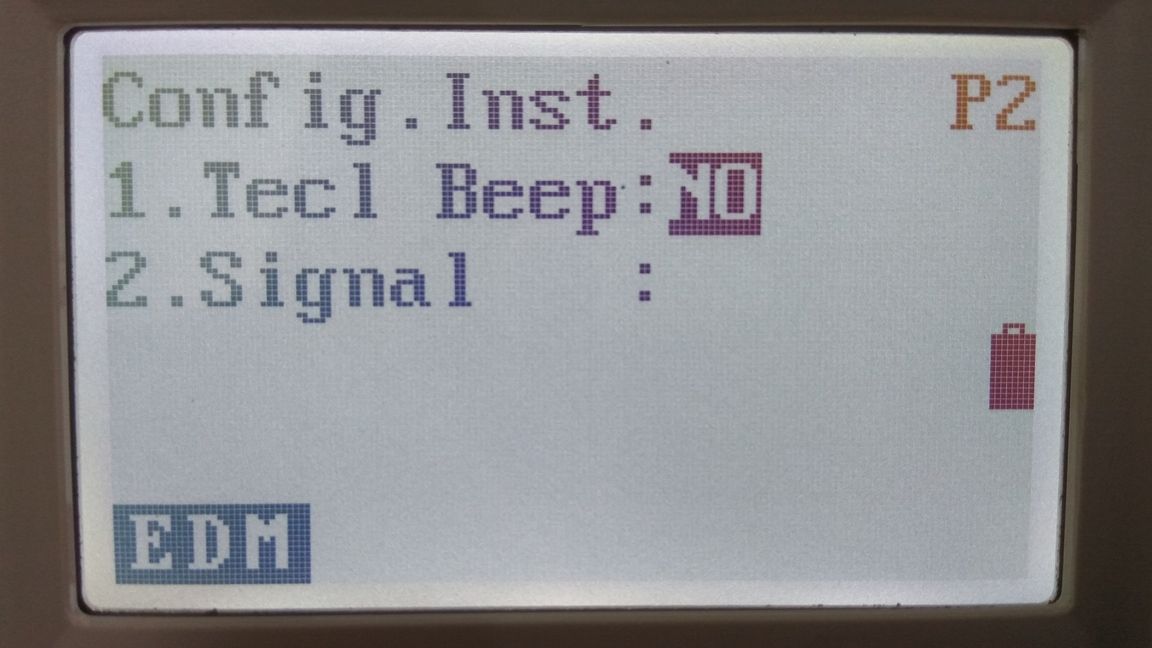

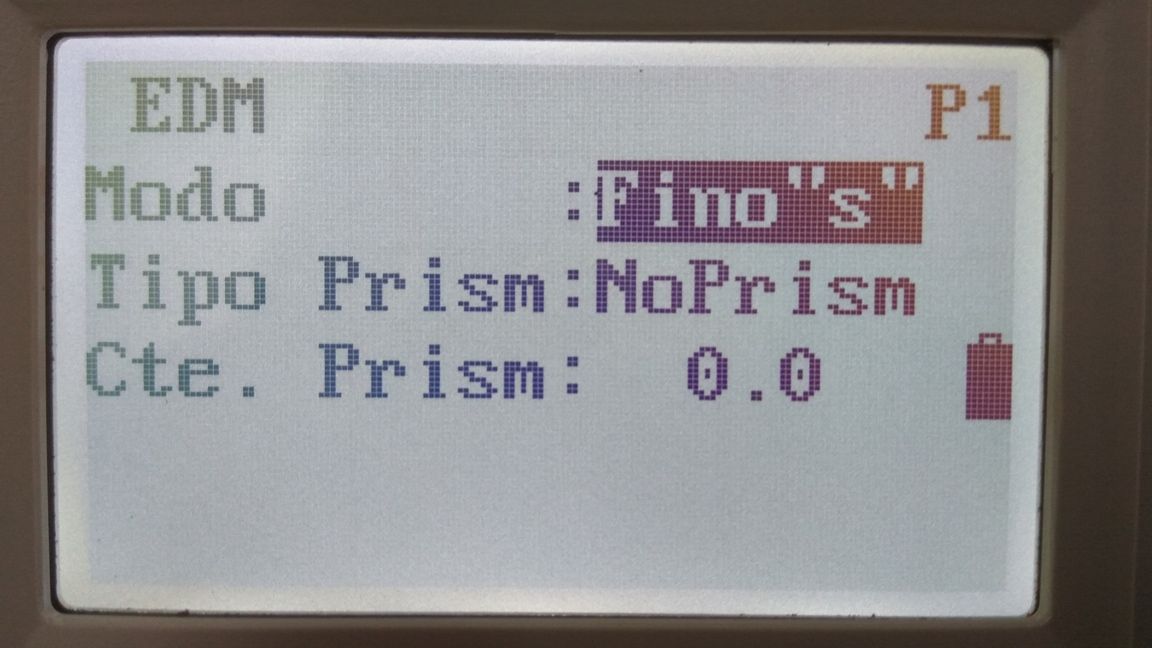

En la pantalla de configuración del instrumento tengo varias opciones sencillas (luz, laser, sonido…) y en EDM se configura el tipo de prisma y la constante.
Crear un trabajo

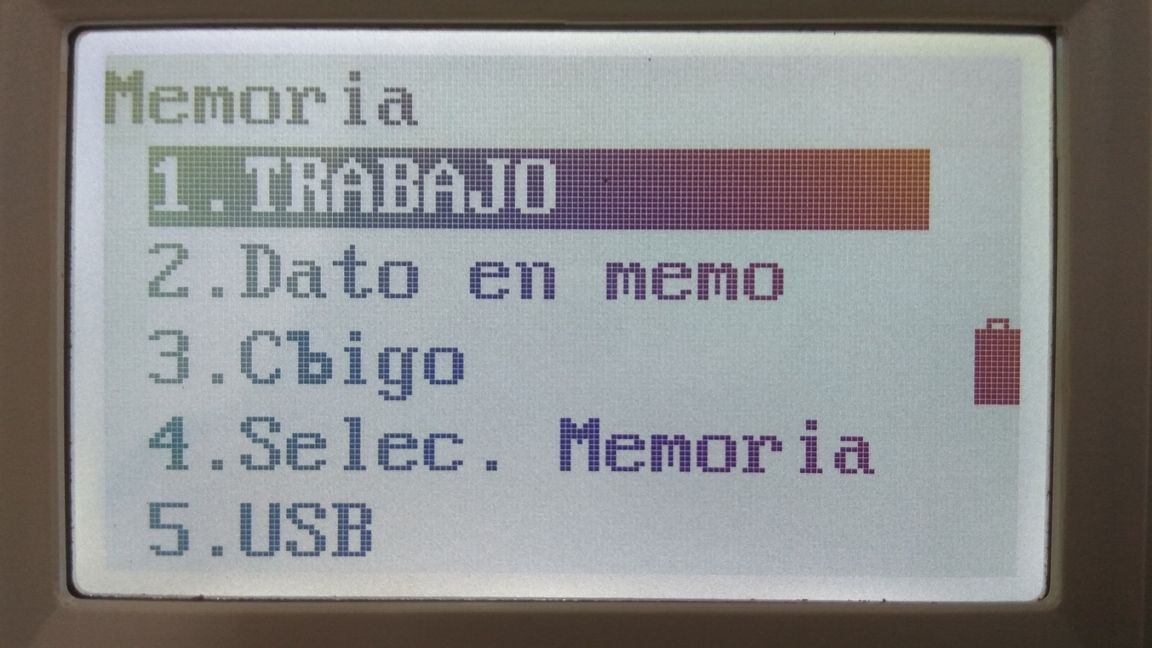

Para comenzar un trabajo me voy a la pantalla principal y entro en el menú MEM (memoria).

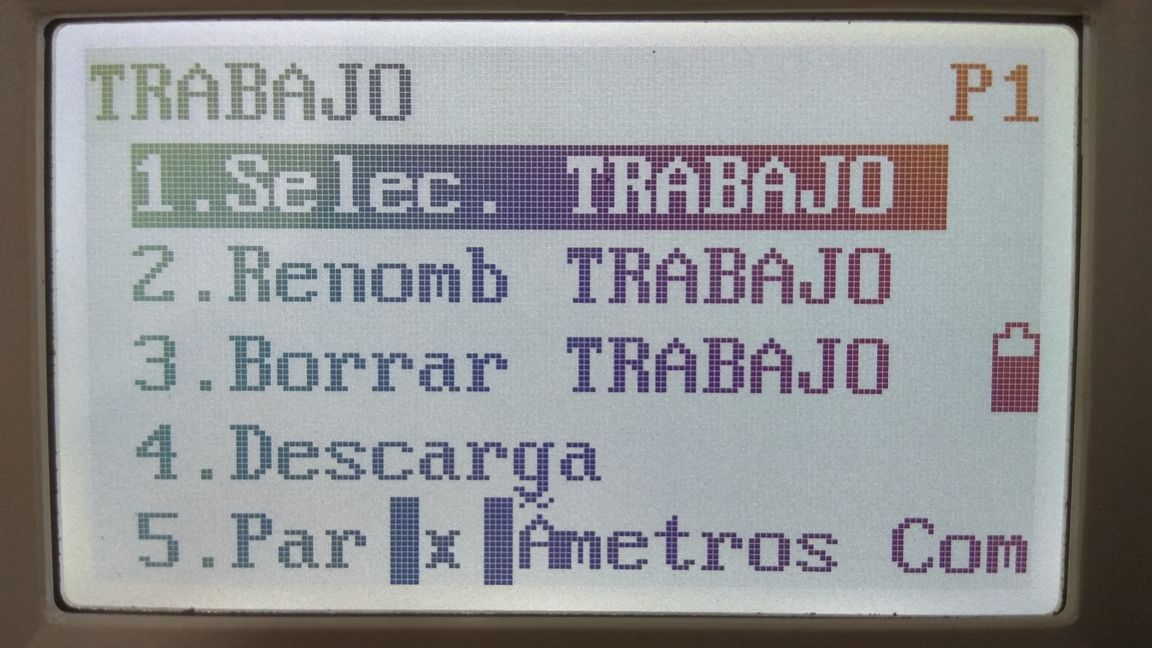

Después entro en TRABAJO.
Esta estación total funciona de tal manera que tiene 20 directorios o trabajos. Voy dando nombre a cada trabajo (Renombrar trabajo), o borrando los datos que hay en cada uno (Borrar trabajo) según lo vaya necesitando.

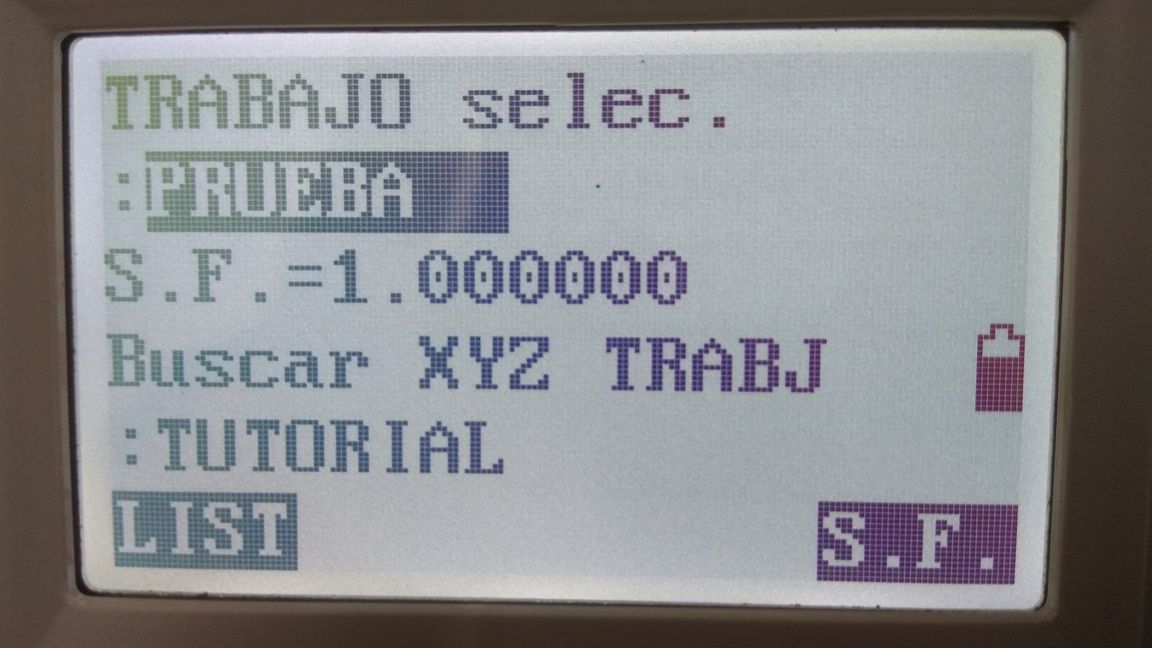

A la hora de seleccionar trabajo me muestra la siguiente pantalla:
(TRABAJO selec.- GRABA Y LEE datos)
(Buscar XYZ TRABJ - solo lee datos)
Esta pantalla me permite seleccionar el trabajo de una lista.
Debajo del nombre del trabajo muestra S.F.=1.000000 este es el factor de escala que tiene el trabajo seleccionado.
Por último en Buscar XYZ TRABAJ me permite seleccionar de mi lista de trabajos otro trabajo del que quiero poder leer puntos, es decir, si yo realizo un taquimétrico me guarda los puntos en el trabajo PRUEBA y para replantear utilizo los puntos de mi trabajo TUTORIAL.
De esta manera puedo leer puntos de PRUEBA y de TUTORIAL.
Muestra en la lista todos los puntos de PRUEBA y justo a continuación todos los de tutorial.
Esto puede ser útil cuando queremos tener las bases en un trabajo aparte del que vamos a usar para grabar puntos.
